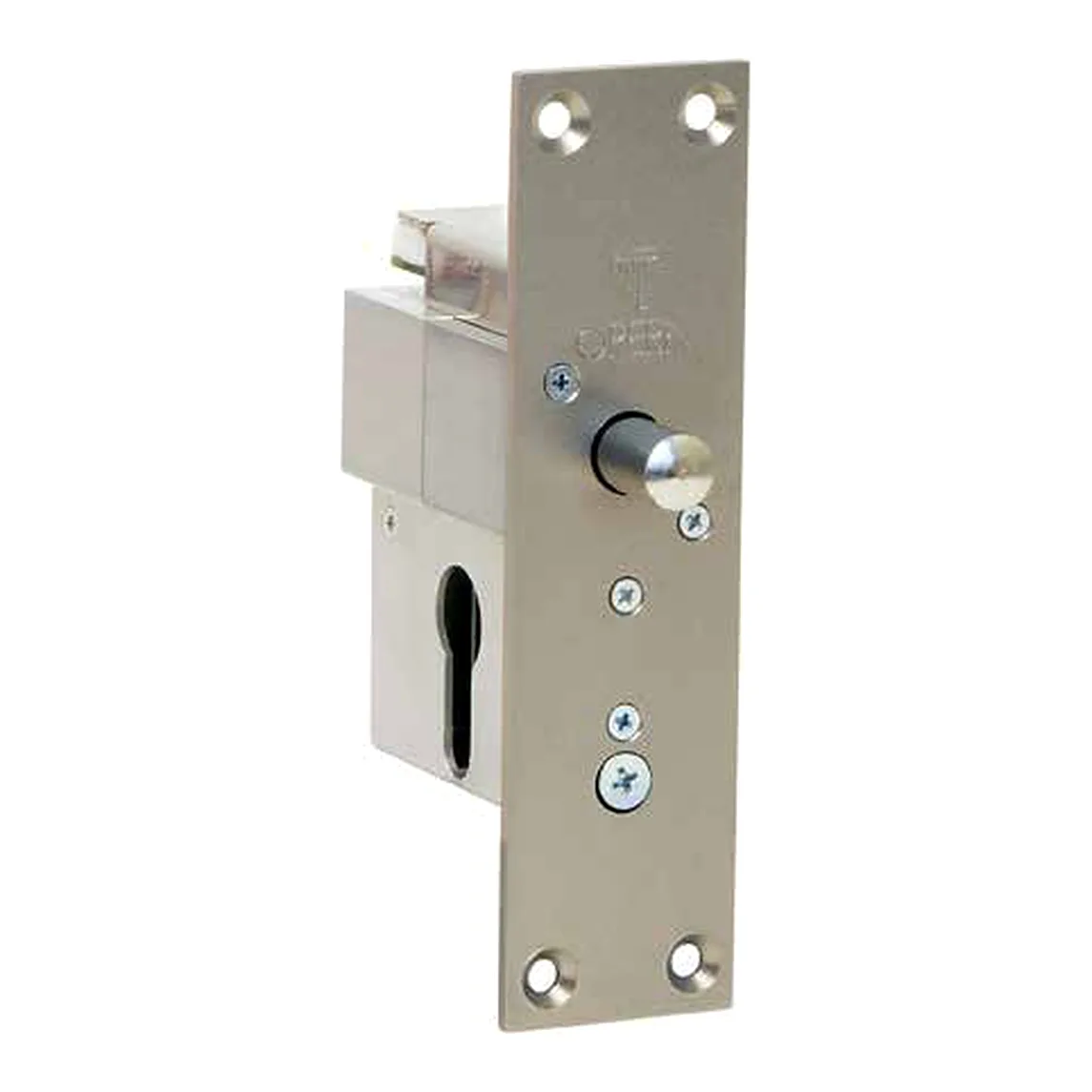

Elettropistone Opera Quadra 21616 – elettronica integrata, per cilindro europeo

Elettropistone orizzontale della serie Quadra di Opera con sblocco a chiave: il corpo è predisposto per un cilindro sagomato europeo, così la porta si apre anche manualmente. La versione 21616 integra l'elettronica di comando a microprocessore, collegata con un connettore a innesto rapido.

L'elettronica gestisce l'ingresso di apertura, un'uscita a relè per semafori rosso/verde e i tempi di richiusura, regolabili con pulsanti e LED di monitoraggio. In mancanza di alimentazione il catenaccio resta aperto.

Caratteristiche principali

• Codice: 21616 – aperto in mancanza di alimentazione (a richiesta con cilindro a chiave a spillo, Art. + S)
• Frontale inox mm 150 x 40 x 3; contropiastra inox mm 100 x 40 x 3 con magnete regolabile
• Catenaccio Ø 12 mm, estensione 18 mm; entrata 40 mm
• Alimentazione: 12 Vdc (800 mA spunto, 550 mA mantenimento) o 24 Vdc (500 / 300 mA)
• Ingresso N.A. di apertura, uscita relè C./N.A./N.C. per semafori
• Richiusura regolabile: 0-5 s all'accostamento, 0-60 s se l'anta non viene aperta
• Su porte in legno o PVC va abbinato al circuito art. 05216
